水泵安裝橡膠接頭時如何消除盲板力？

水泵安裝橡膠接頭時如何消除盲板力？

上海淞江減震器集團有限公司官方網站為您介紹：水泵安裝橡膠接頭時如何消除盲板力信息，如果消除不了盲板力，那么就選擇防拉脫型橡膠接頭來消除盲板力，不使橡膠接頭受損。

由于水泵端為固定基礎，可視為固定端，管道不會發生偏移，因而盲板力所產生的管道軸心推力全部轉向水泵出水端的干管，管道干管會發生偏移。當偏移量過大時，就有可能出現可曲撓橡膠接頭由法蘭中拔出的現象。

水泵采用直線配管（干管埋地敷設）水泵采用直線配管（干管埋地敷設）時的水泵配管所示；進、出水管相同；DN500 mm，供水壓力0.55 MPa，可以說明這個問題。當管徑較大或水壓較高時，出水壓力所產生的盲板力會很大，對水泵端和埋地出水干管會產生很大的推力，由于出水干管埋地敷設，土壤的阻力使得管道不能偏移。推力全部轉向作用于水泵，因此易發生水泵地腳螺栓及水泵基礎被破壞的情況。

水泵采用立式配管當水泵出口采用立式配管時，管道上安裝的可曲撓橡膠接頭在水壓產生的盲板力作用下會膨脹并推動著管道向上移動，當水壓過大的時候，可曲撓橡膠接頭有從法蘭中拉脫出來的可能；

不同水壓作用下盲板力分析在不同水壓作用下，水泵出口管道盲端所產生的盲板力的大小?？梢钥闯鲭S著管徑和水壓的增大，水流所產生的盲板力也增大。一般在管徑不小于150 mm 時，安裝有可曲撓橡膠接頭的管道，就宜設置防拉脫裝置或固定管架來消除水壓所產生的盲板力。

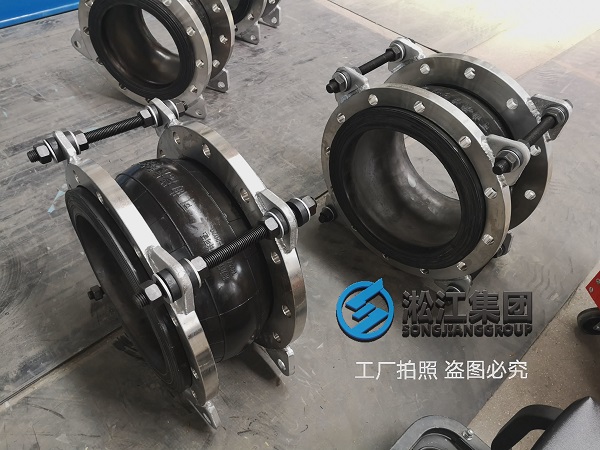

水泵出口配管盲板力的應對措施在水泵配管設計中，當系統需要安裝可曲撓橡膠接頭時，應分析管道系統自身是否可消除盲板力的影響，如消除不了，就應選用帶防拉脫的可曲撓橡膠接頭或設置固定管架，以消除盲板力造成的管道偏移。

相關鏈接：橡膠接頭安裝說明

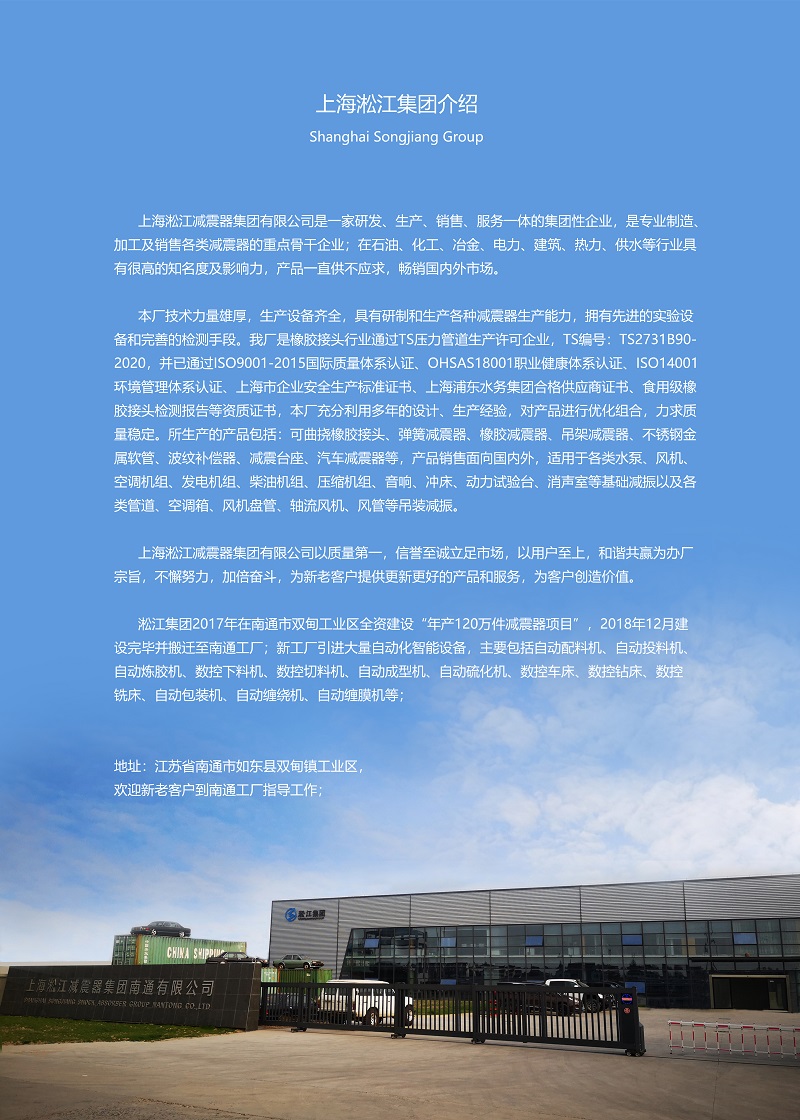

相關鏈接：上海淞江減震器集團有限公司企業介紹
